StyroDesign XL-H

StyroDesign G-XL-HS-V-X für Platten mit Stufenfalz und Gefälledachplatten.

VIDEO

StyroDesign® für Platten- und Konturenschnitt
für EPS Blöcke 3.100 x 1.050 x 1.250mm

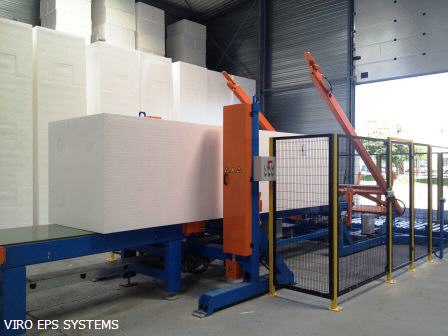

Blockladestation mit Anschlag

STYRODESIGN (Basis Maschine)
• Förderband zur Bewegung des
Materiales auf der X-Achse
• Schneiderahmen H, freistehend
• Linearführungen auf beiden Seiten zur
Bewegung des Schneiderahmens auf der Y-Achse
• 41 Drähte Konturenschnitt
• Luftkühlung der Drähte

Stationärdrahtrahmen HSTAT
• 41 Drähte Begleitschnitt
• automatische Temperatursteuerung
• Luftkühlung der Drähte

AWS HSTAT - automatische Drahtpositionierung

Aufpreis unabhängige Y-Achsensteuerung (links/rechts)
inkl. Hard- und Software für "Gefälledachplatten"

Bandtransport

Besäumstation V
• Zwei (2) Förderbänder mit Servoantrieb
• 21 Drähte
• Luftkühlung der Drähte
• Automatische Drahtpositionierung

Bedruckungssystem DAL-I für GFD Plattenbeschriftung

Steuer- und Regelschrank IP 54, 240/400 V, 50 Hz
mit WIN PC, SPS SIEMENS, Steuerung für X/Y Achse
Einstellung der Prozessparameter
• Maschineneinstellungen
• Drahtabstand aller Schneiderahmen HVX
• Schnittgeschwindigkeit, Heizleistung
• Automatik / Handtakt / Manueller Modus

Optionen:

Schnelltransportband in den Querteiler
• frequenzgesteuerter Antrieb für Schnittgeschwindigkeit und Eilgang

Querteiler X Station für Formatschnitt
• Schneiderahmen 90 Grad zu Produktionsflußrichtung
• Schieber mit Antrieb zum Transport des Materials durch die Drähte
• 41 Drähte Formatschnitt
• Luftkühlung der Drähte
• Materialentnahmetisch

Software - StyroDesign® PRO 8
• Integriertes Zeichenprogramm, leicht erlernbar, einfach zu bedienen
• Import von DXF Dateien, Konvertieren
• Bibliothek für Formen und Zeichnungen
• Nesting: Optimierung der Materialausnutzung
• Beste Orientierung der Schnittspuren im Block
• Automatische Schnittspurkorrektur
• Integrierte Kostenkalkulation
• Schnittstelle zur automatischen Drahtpositionierung

StyroDesign® Software für Gefälledachplatten
• Mit dem VIRO-ROOFER Programm erstellen Sie ohne viel Aufwand die Schnittspuren und Drahtpositionen für Gefälledach-, Grat- und Kehlplatten.
• Datenübergabe an das DAL-I System für Bedruckung der GFD Platten
