Challenger

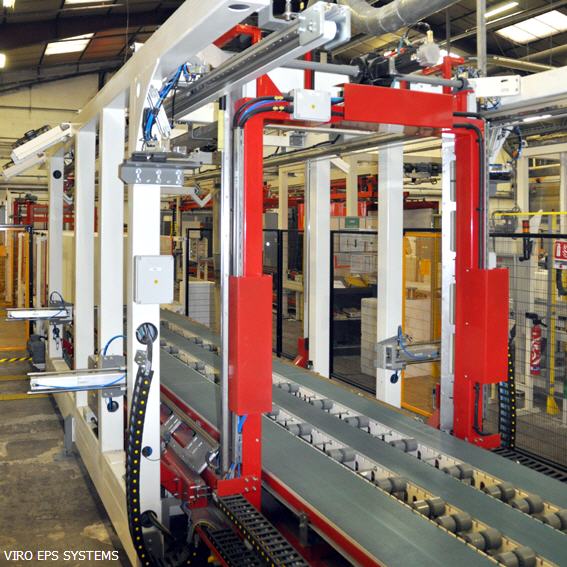

CHALLENGER ist eine Konturenschneideanlage mit vertikaler Schnittrichtung (von unten nach oben):

Im Gegensatz zu herkömmlichen vertikalen Konturenschneideanlagen, ist CHALLENGER mit einem speziellen Blocktransportsystem ausgestattet, das den Block oberhalb der Schneidedrähte positioniert. Somit kann der gesamte Block in einem Schneidevorgang von unten nach oben zerschnitten werden, um ein Auseinanderfallen der Teile zu verhindern.

Für Konturenschnitt über die gesamte Blocklänge kommt ein aufgesetzter Horizontalrahmen zum Einsatz.

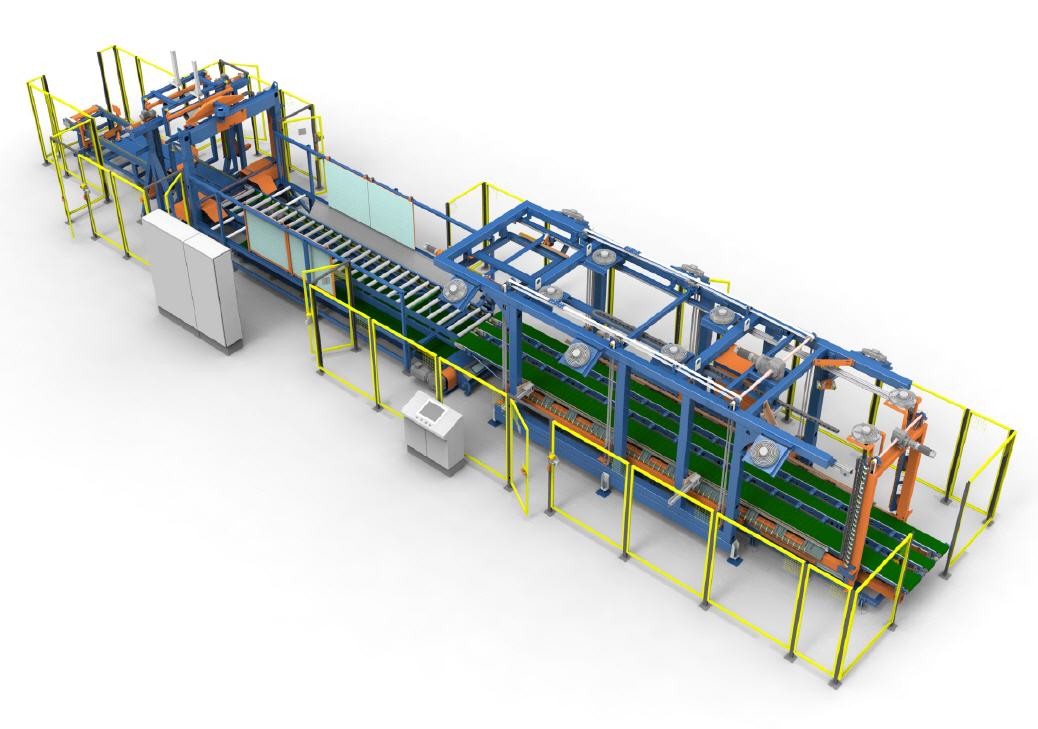

CHALLENGER - Komponenten:

Materialauflagetisch (in der Basisausführung)
Rollengang und Transportband in der vollautomatischen Ausführung

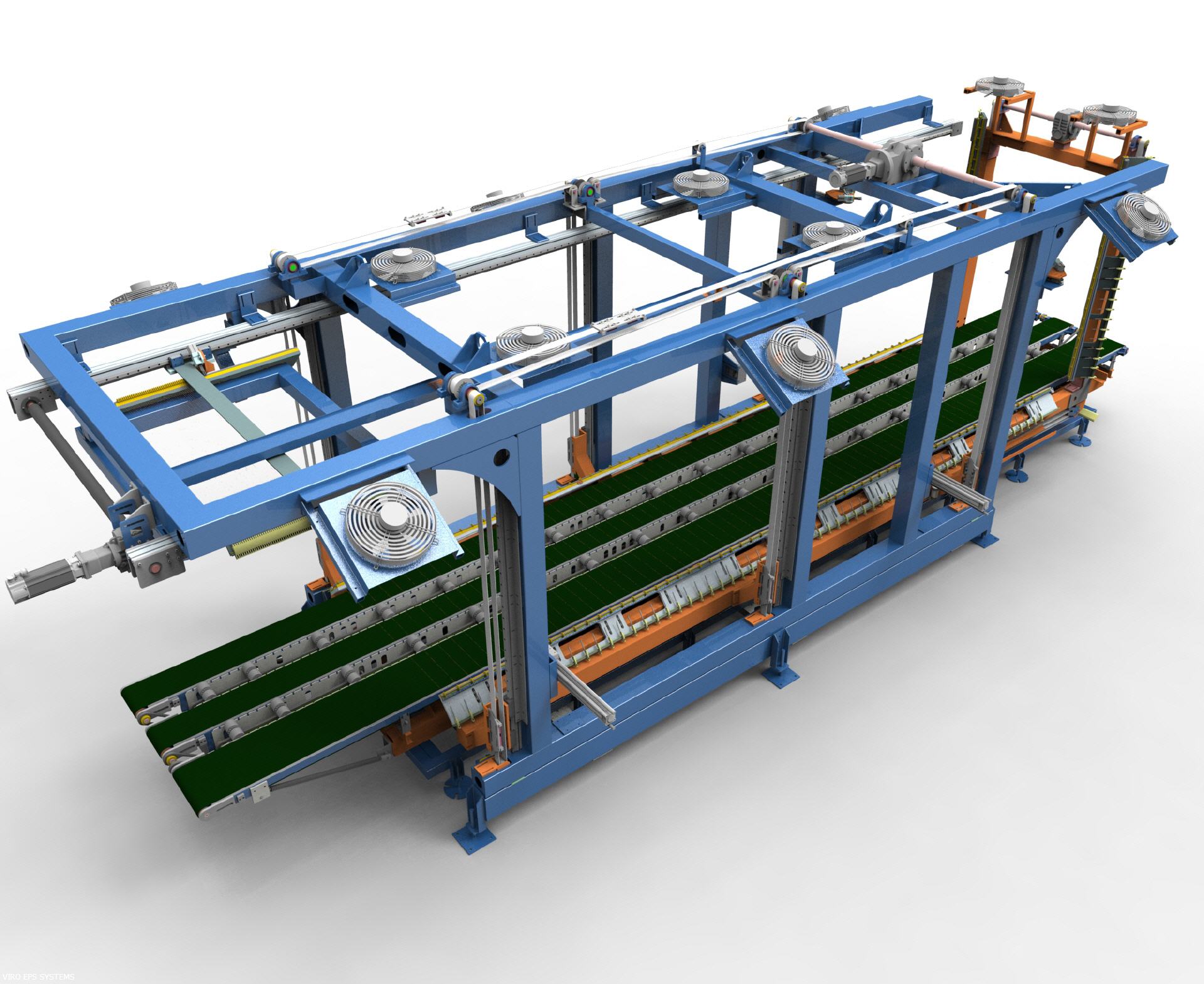

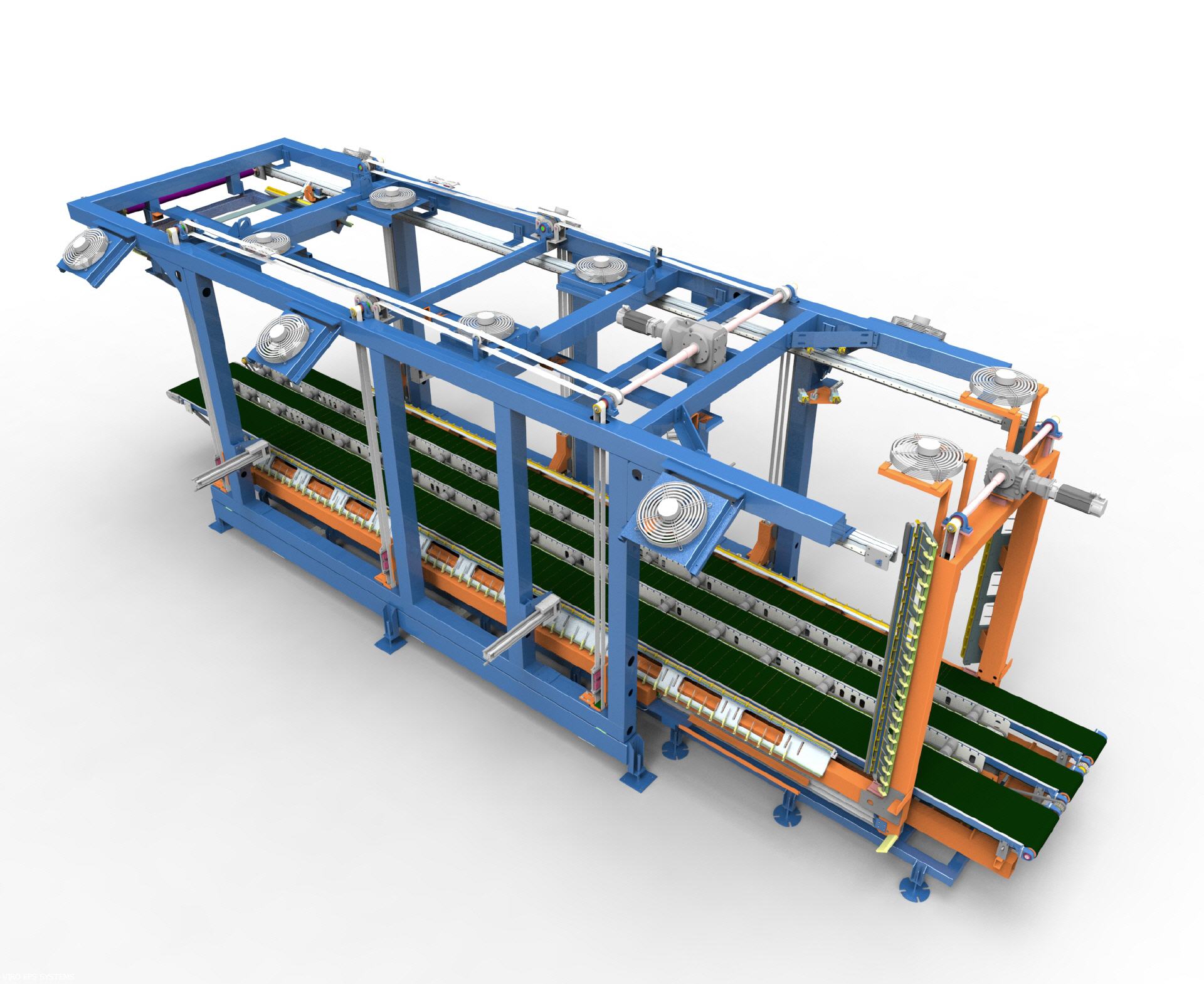

Konturenschneiderahmen "VCC"
• Durchgang 1.350mm x Blocklänge
• 61 Schneidedrähte
• automatische Drahtpositionierung
• Luftkühlung der Drähte

Horizontaler Schneiderahmen
• Durchgang 1.350 x 1.350mm
• 61 Schneidedrähte
• automatische Drahtpositionierung
• Luftkühlung der Drähte

Steuer- und Regelschrank IP 54, 240/400 V, 50 Hz
mit WIN PC, SPS SIEMENS, Steuerung für X/Y Achse
Einstellung der Prozessparameter
• Maschineneinstellungen
• Drahtabstand aller Schneiderahmen HVX
• Schnittgeschwindigkeit, Heizleistung
• Automatik / Handtakt / Manueller Modus

CHALLENGER - Optionen

• Blockladestation vor der KSM
• Block Längenschneidestation (Guillotine)
• Besäumstation V
• automatische Drahtpositionierung
• Drahtbruchkontrolle
• Automatische Abfallentsorgung
