StyroDesign

StyroDesign® das modulare System für Konturenschnitt

StyroDesign VIDEOS

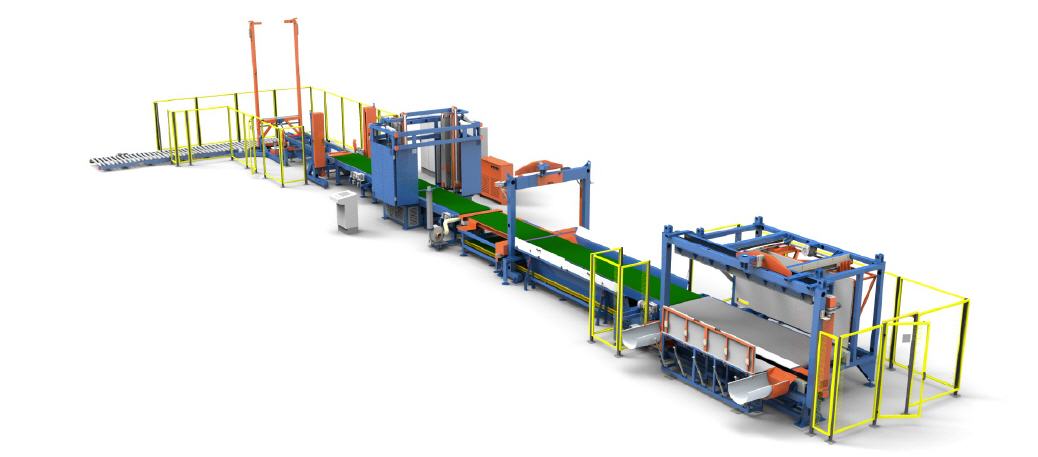

StyroDesign® G-HVX - Komponenten:

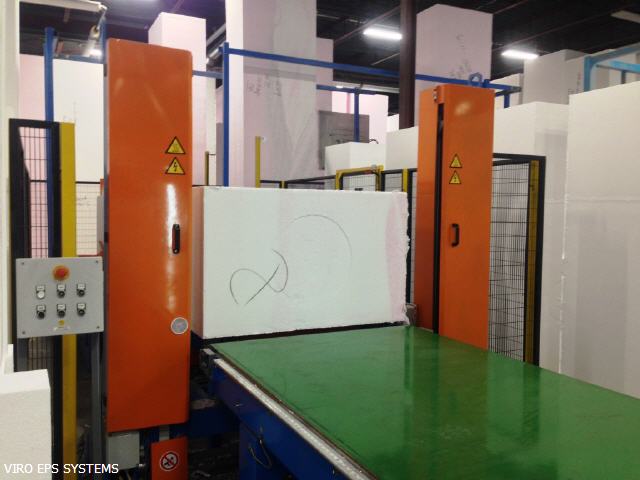

Block Längenschneidestation "G" Guillotine
• 1 horizontaler Schneidedraht
• Transportband

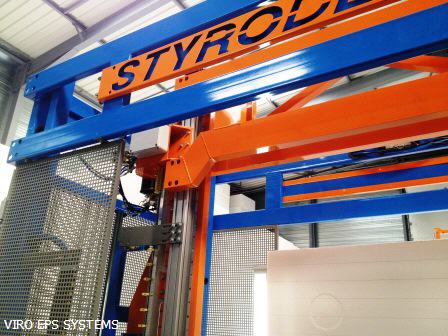

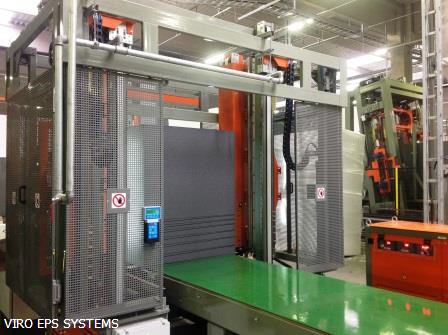

StyroDesign® H
• Schneiderahmen H, freistehend
• 41 Drähte für Konturenschnitt
• Luftkühlung der Drähte
• Transporband, frequenzgesteuerter Antrieb
• Kontrolpanel (IP 54) WIN PC, MMI, SPS SIEMENS

StyroDesign® H - Optionen
• unabhängige Achsensteuerung zum Schrägstellen der Drähte (GFD Platten)
• Schneiderahmen "HS" mit 41 Stationärdrähten
• automatische Drahtpositionierung (beide Rahmen)
• Drahtbruchkontrolle

Transportband zur Besäumstation
• frequenzgesteuerter Antrieb für Schnittgeschwindigkeit und Eilgang

Besäum Station V
• 11 Drähte Besäumung
• Luftkühlung der Drähte

Schnelltransportband in den Querteiler
• frequenzgesteuerter Antrieb für Schnittgeschwindigkeit und Eilgang

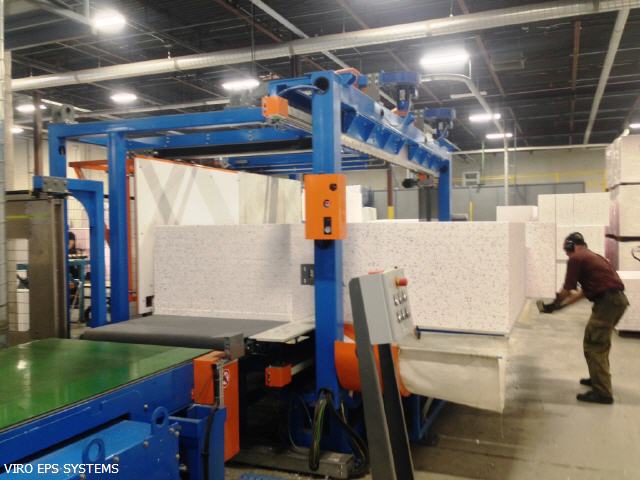

Querteiler X Station für Formatschnitt
• Schneiderahmen 90 Grad zu Produktionsflußrichtung
• Schieber mit Antrieb zum Transport des Materials durch die Drähte
• 41 Drähte Formatschnitt
• Luftkühlung der Drähte
• Materialentnahmetisch

Steuer- und Regelschrank IP 54, 240/400 V, 50 Hz
mit WIN PC, SPS SIEMENS, Steuerung für X/Y Achse
Einstellung der Prozessparameter
• Maschineneinstellungen
• Drahtabstand aller Schneiderahmen HVX
• Schnittgeschwindigkeit, Heizleistung
• Automatik / Handtakt / Manueller Modus

Software - StyroDesign® PRO 8
• Integriertes Zeichenprogramm, leicht erlernbar, einfach zu bedienen
• Import von DXF Dateien, Konvertieren
• Bibliothek für Formen und Zeichnungen
• Nesting: Optimierung der Materialausnutzung
• Beste Orientierung der Schnittspuren im Block
• Automatische Schnittspurkorrektur
• Integrierte Kostenkalkulation
• Schnittstelle zur automatischen Drahtpositionierung

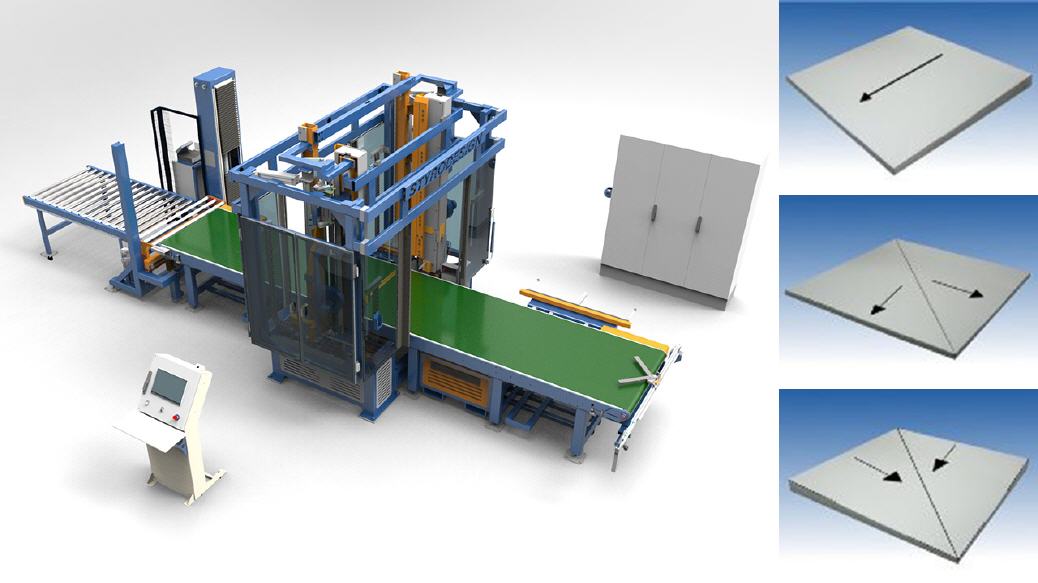

StyroDesign® HS
• Konturenschneideanlage für Gefälledach-, Grat und Kehlplatten
• Sonderfunktion für Dachreiter
• Stationärdrahtrahmen
• Blockanschlag mit Winkelmesser
• Markierstation mit Tintenstrahldrucker

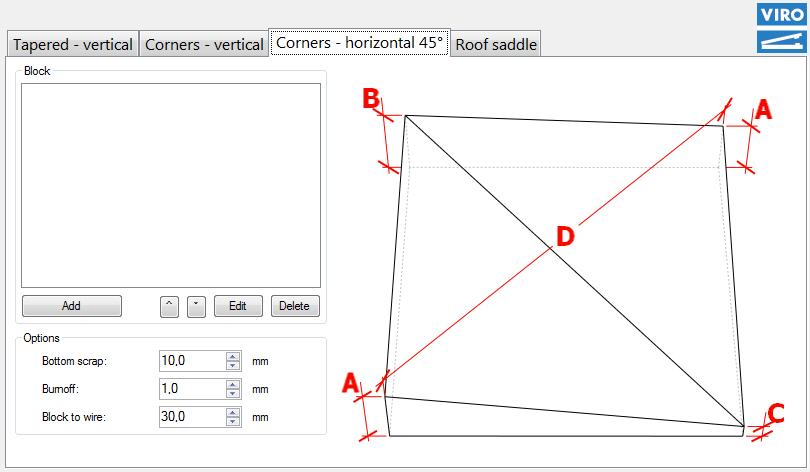

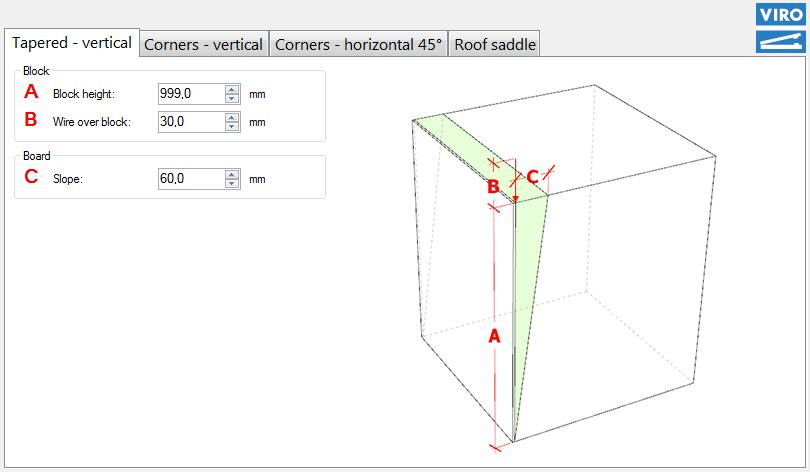

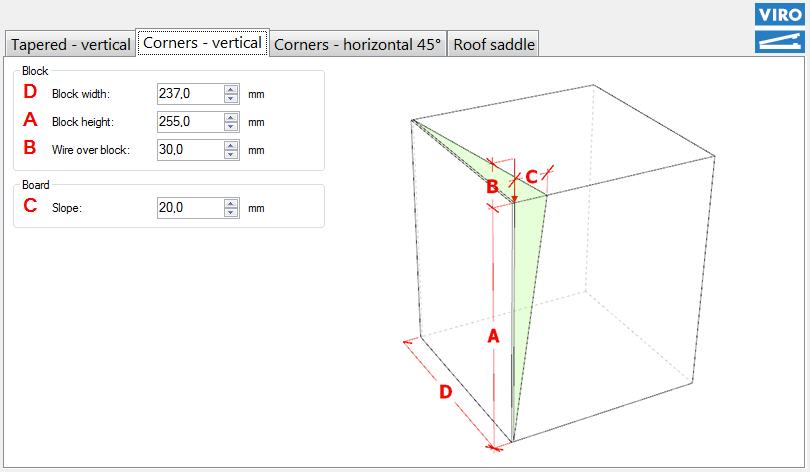

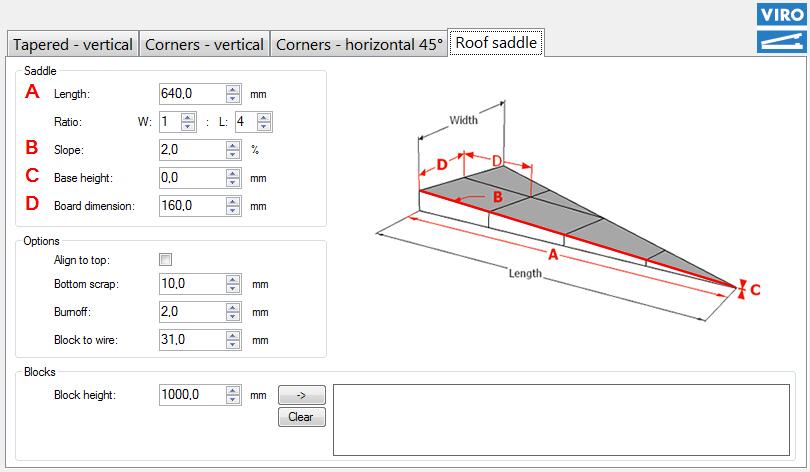

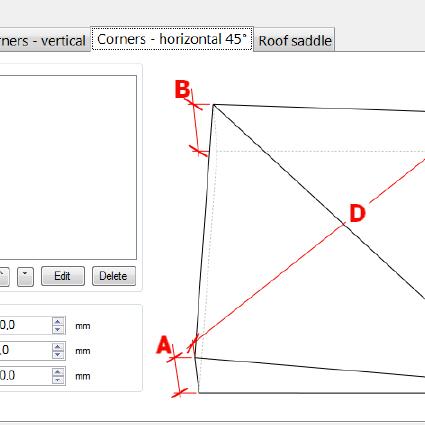

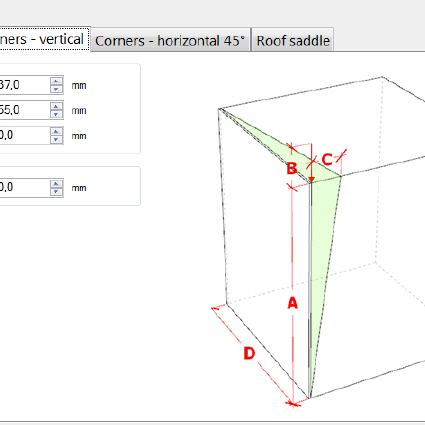

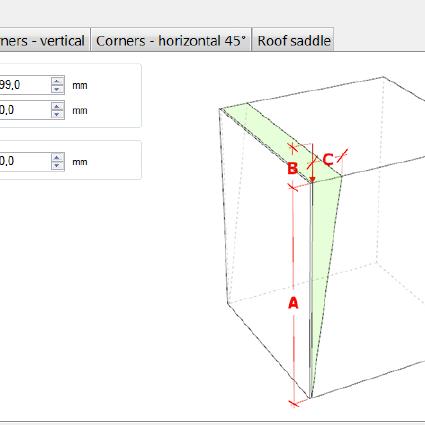

StyroDesign® Software für Gefälledachplatten
• Schnittspuren und Drahtpositionen für Gefälledach-, Grat- und Kehlplatten.

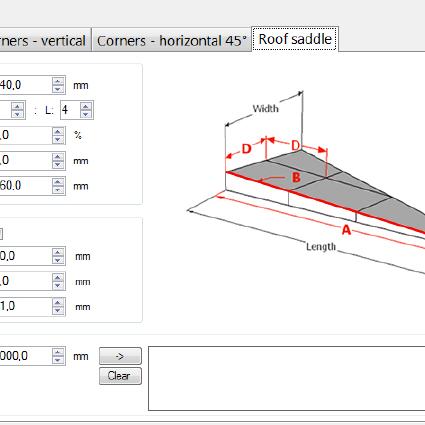

• Dachreiter können in einem 2 Stufen Prozess mit mehreren Drähten geschnitten werden.
• Datenübergabe an das DAL-I System zur automatischen Beschriftung der Platten.
